IoT水耕栽培機「foop」を用いて実験開始(0日目〜)

本日、2017年6月15日にIoT水耕栽培機「foop」を用いた第1回目の実験である初期実験を始めた。

今回行う初期実験の目的は、以下の通りである。

• IoT水耕栽培機「foop」の取り扱い方や農作物の育て方を実際に体験し、どのような機器なのかということを理解する。
• IoT水耕栽培機「foop」を用いて農作物を育てることによっての利点や欠点を考察する
• 実際に、実験を行うことによって、「農業とは何か？」というものを考えて、問題点や改善点を考える。
• 卒業研究のテーマである「IoTを用いたデザイン農業」と結びつけて、卒業研究でどのような発表を行うかを明確にすること

したがって、以下には、IoT水耕栽培機「foop」の農作物を作るにあたっての環境作りについて記載する。

まず初めに、以下の図1で示した2枚の説明書を参考にIoT水耕栽培機「foop」の農作物を作るにあたっての環境作りを行うものとする。

図1. IoT水耕栽培機「foop」

したがって、以下の図2のように、まずは、IoT水耕栽培機「foop」の栽培トレイ内の「水位ここまで」という表示まで水を入れた(水の量は約4Lである)

図2. 栽培トレイ内の水位

次に、上記で示した栽培トレイ内に、以下の図3で示した液体培養液を入れて、図4のように、溶液を作る。(ここで、液体培養液は、1Lにつき5mL計り水とかき混ぜて使用する。したがって、今回は、4Lの水を使用しているので、20mL使用した。)

図3. 液体培養液

図4. 溶液の作成

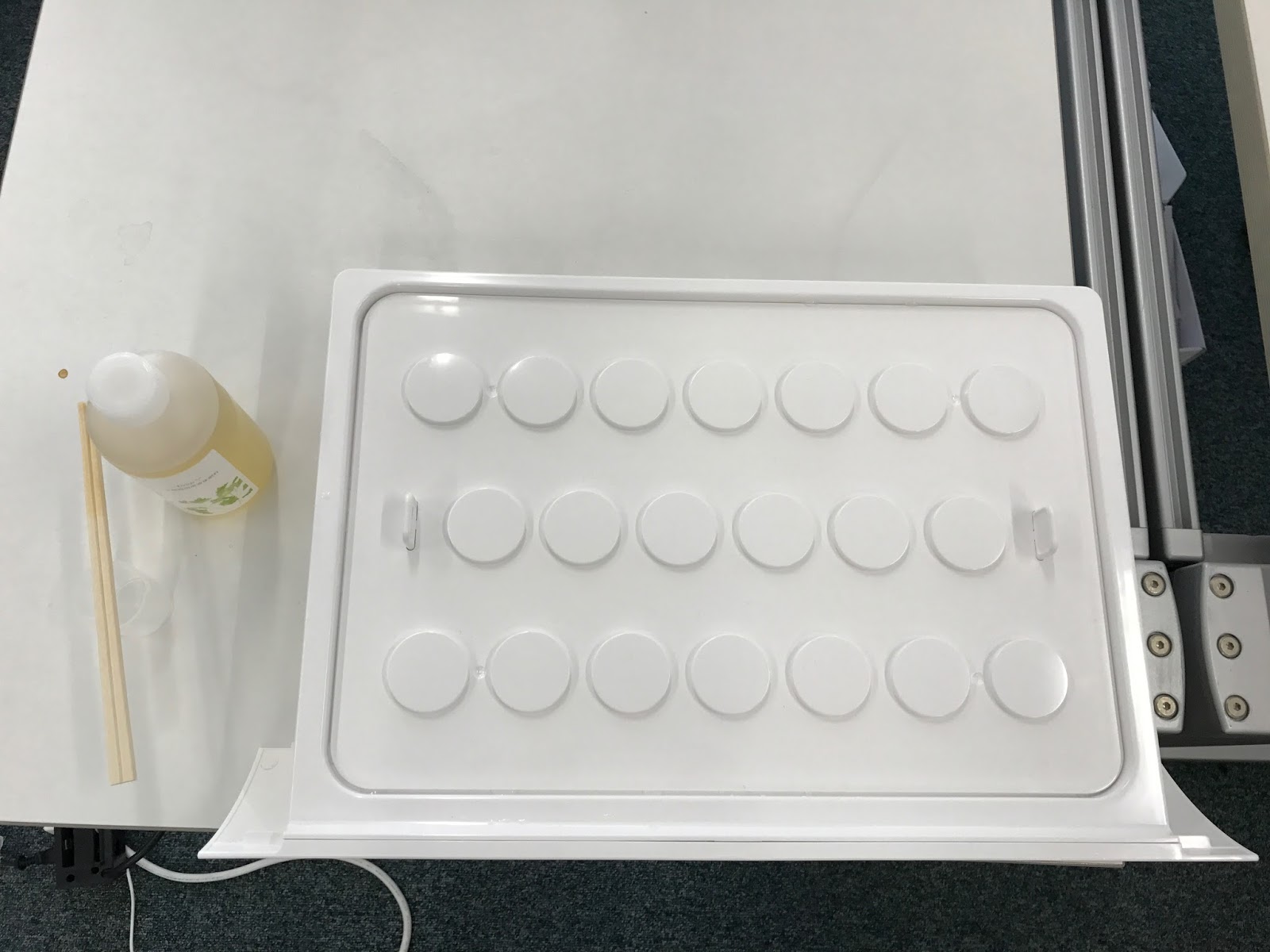

したがって、ここまでの段階で、溶液が完成したので、以下の図5のように、栽培プレートを栽培トレイにセットする。

図5. 栽培プレートの設置

次に、以下の図6のような栽培に用いるスボンジを栽培カップに差し込み栽培プレートに設置する。

図6. 栽培に用いるスボンジ

よって、この作業を行うにあたって、スポンジに水を十分含ませないといけないので、以下の図7のように、スポンジに水を含ませて、以下の図8のように設置した。

図7. スポンジに水を含ませる

図8. スポンジの栽培カップへの設置

したがって、以上のような、スポンジを栽培カップへ設置する作業を何回も繰り返して、以下の図9のように、IoT水耕栽培機「foop」の栽培プレート上に栽培カップを設置する。ここで、栽培プレート上の全ての場所にスポンジを設置していないのは、間をあけることによって、栄養がそれぞれに行きやすくしているためである。

図9. 栽培プレート上に栽培カップを設置

次に、栽培する野菜を決めて、IoT水耕栽培機「foop」のアプリ上で栽培する野菜を選択する。
今回の自分の実験では、以下の図10のようなサラダミックス(ベビーリーフ)を選択したので、アプリ上では、図11のように、葉物野菜を選択した。

図10. サラダミックス(ベビーリーフ)

図11. 葉物野菜

したがって、以下の図12のように、栽培カップ内に種を植えていくが、ここでポイントなのが、図13の説明書の書かれているように、栽培スポンジの中に種を植えていくことである。

図12. 種植え

図13. 種植えの注意点

ここで、図13から、ベビーリーフを育てる際に、種は、1箇所に5〜10個植えていくと書いているが、今回は、5
したがって、以下の図14のように、種植えの作業を何回も繰り返すことによって、IoT水耕栽培機「foop」の農作物を作るにあたっての環境作りを行なった。

図14. 種植え完成

このことより、以下の図15のように、IoT水耕栽培機「foop」に栽培トレイを設置することにより、農作物を作るにあたっての環境作りを完成することができる。

図15. IoT水耕栽培機「foop」栽培開始

以上のことより、IoT水耕栽培機「foop」を用いて実験を行なっていく。

このことについて、IoT水耕栽培機「foop」を用いて実験を行うにあたって、以下のような機能があるので、以下のデータを毎日、朝・昼・夕方に計測を行なっていこうと思う。

• foop外気温
• foop外湿度
• foop内気温
• foop内湿度
• CO2濃度
• CO2濃度
• 構外照明
• 水位
• ポンプ
• LED出力
• 左側ファン出力
• 右側ファン出力
• アクリルカバーの開閉状態
• 育成モード

したがって、実験初日の計測データは以下の通りである。

	2017/6/14(水)
	0日目
	夜
foop外気温	26.5℃
foop外湿度	47.4%rH
foop内気温	26.4℃
foop内湿度	47.7%rH
CO2濃度	546ppm
構外照明	914lux
水位	High
ポンプ	Off
LED出力	0%
左側ファン出力	60%
右側ファン出力	60%
アクリルカバー	Closed
育成モード	ぐんぐんモード

(考察)
・実験開始したばかりで変化はないが、開始直前は、LEDの出力が0%であることがわかった。このことについて、発芽するまでは、植物は光を欲していないためだと考えられる。
・育成モードについて、ぐんぐんモードとしているのは、初期実験のため、なるべく早く実験を行い、データを整理するためである。

(一言コメント)
これから育てるベビーリーフに愛着が湧いてきたので、真心込めて育てていこうと思う!!
